Jak działa analiza BIN ECU w ECUSBF – instrukcja krok po kroku
Ta strona pokazuje rzeczywisty przebieg pracy w ECUSBF: od wyboru trzech plików BIN ECU, przez analizę tabeli MT i wykresów, aż po kontrolowaną edycję punktów i końcowe potwierdzenie eksperymentalnego pliku wynikowego.

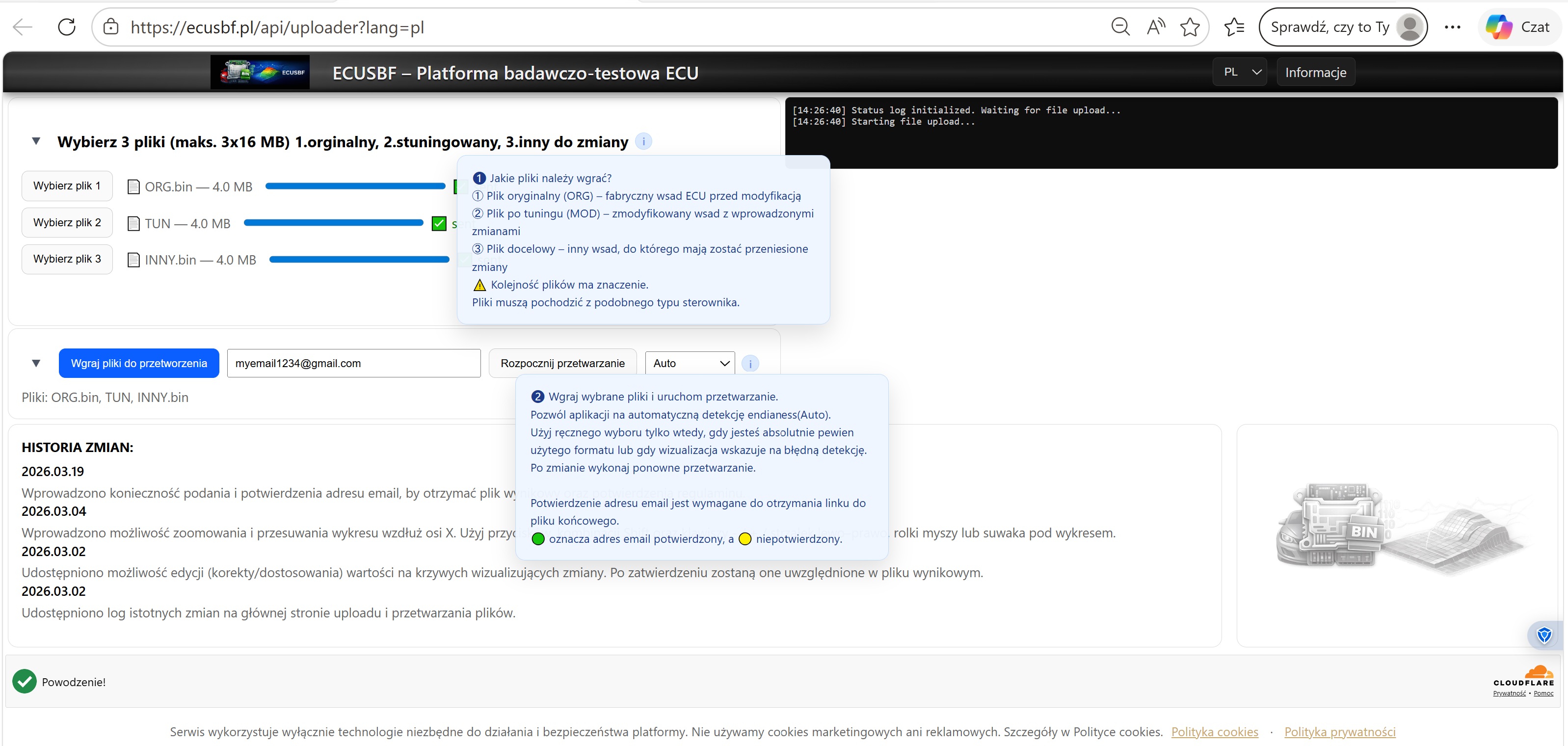

1–2Wybór plików i uruchomienie przetwarzania
Na początku wybierasz trzy pliki: plik oryginalny, plik po zmianach oraz plik docelowy, do którego mają zostać przeniesione dopasowane rekordy. Kolejność plików ma znaczenie, a pliki powinny pochodzić z podobnego typu sterownika.
Po wczytaniu zestawu podajesz adres email, uruchamiasz upload i start przetwarzania. Domyślny tryb Auto pozwala aplikacji wykryć odpowiedni wariant endianess. Ręczny wybór warto stosować tylko wtedy, gdy jesteś pewien formatu albo wynik sugeruje błędną detekcję.

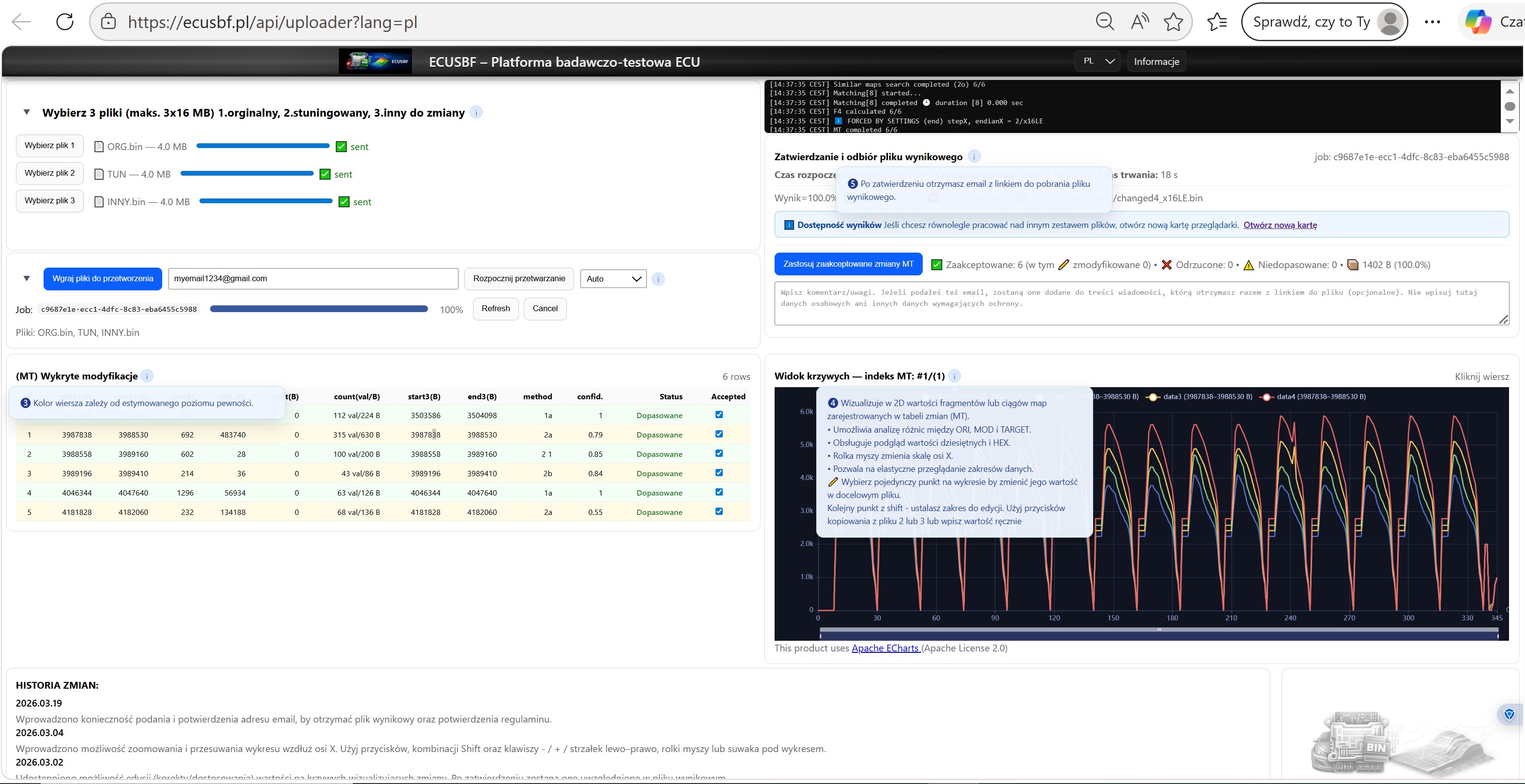

3–5Tabela MT, wykres i zatwierdzanie zmian
Po zakończeniu analizy pojawia się tabela MT z wykrytymi modyfikacjami. Kolor wiersza zależy od oszacowanego poziomu confidence, a sam wpis pokazuje m.in. offsety, długość, metody dopasowania oraz status rekordu.
Obok tabeli widzisz wykres 2D fragmentów lub ciągów map. Pozwala on porównać dane między ORI, MOD i TARGET. Na tym etapie możesz zatwierdzić rekordy i przejść do wygenerowania eksperymentalnego wyniku.

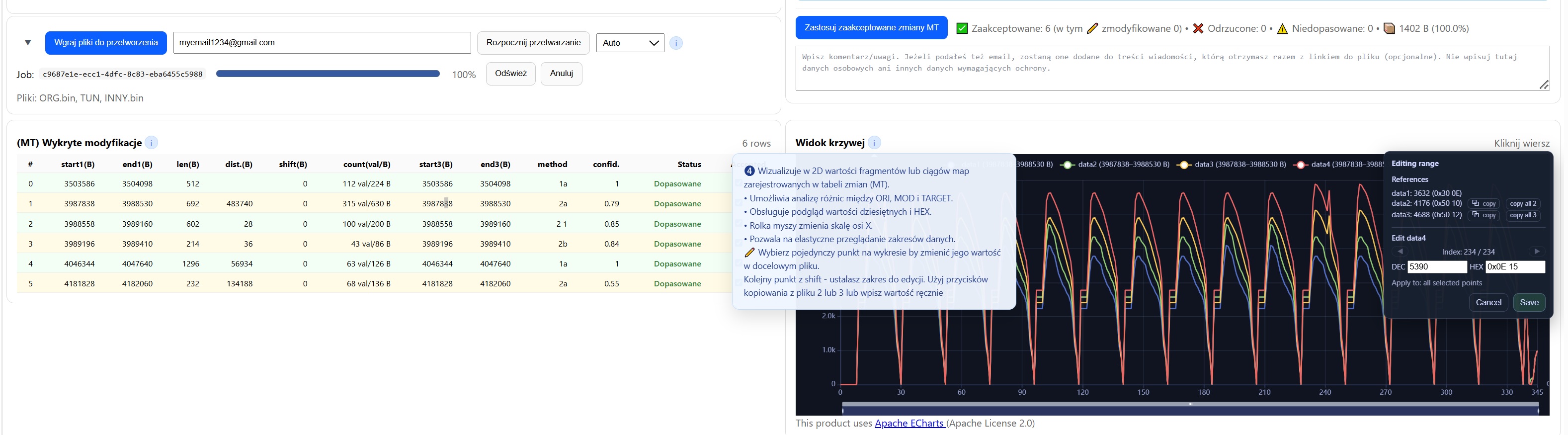

4Edycja punktów na istniejących krzywych
Workflow obejmuje również kontrolowaną edycję punktów na wykresie. Możesz zaznaczyć pojedynczy punkt, sprawdzić wartości referencyjne z innych plików i ustawić nową wartość w formacie DEC lub HEX.
Interfejs pozwala także wybrać zakres edycji z użyciem klawisza Shift, skopiować wartości z pliku 2 lub 3 albo wpisać wartość ręcznie. To przydatne wtedy, gdy chcesz zachować ogólny rekord MT, ale skorygować konkretny fragment danych w pliku docelowym.

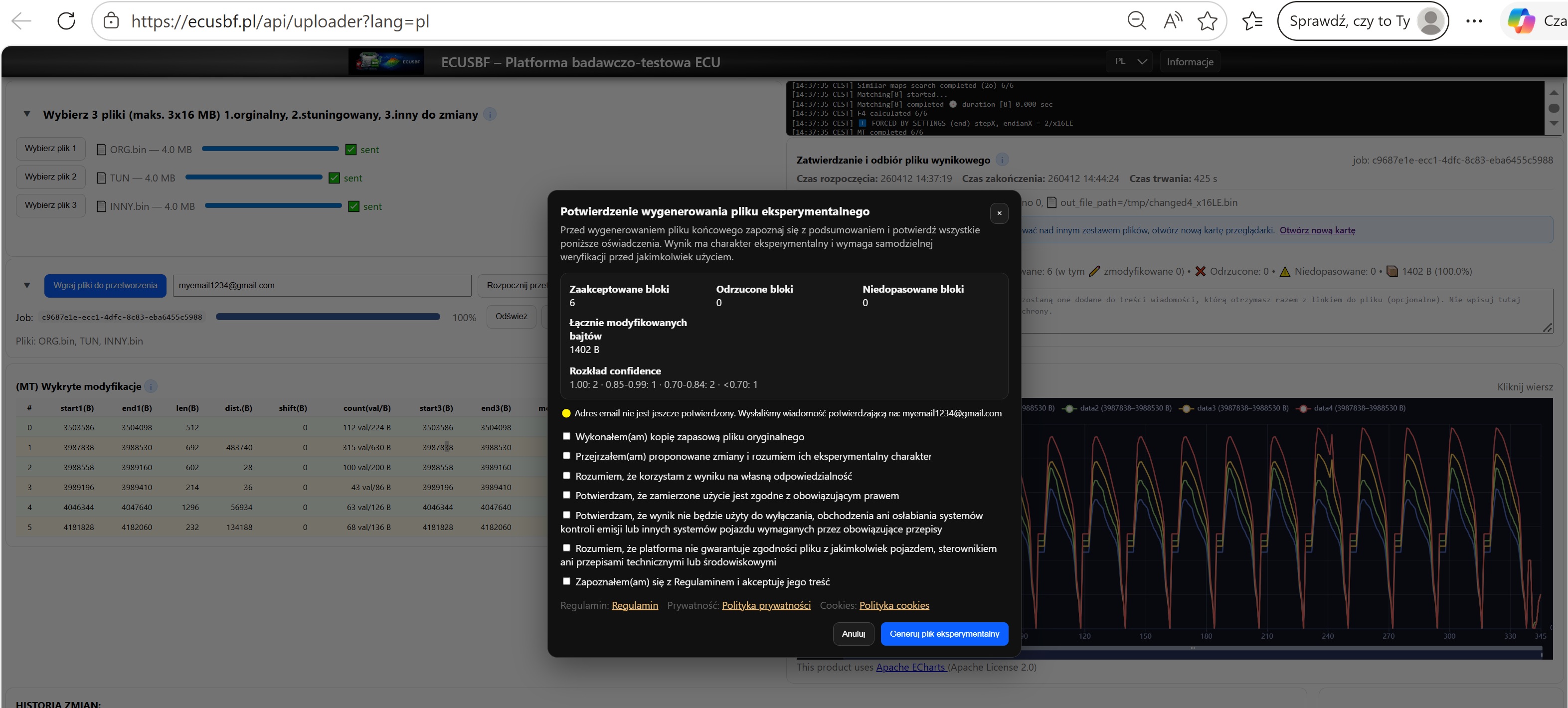

FinalKońcowe potwierdzenie i wygenerowanie eksperymentalnego pliku
Ostatni krok to popup potwierdzający. Zawiera on podsumowanie zaakceptowanych, odrzuconych i niedopasowanych bloków, liczbę zmodyfikowanych bajtów oraz rozkład confidence.
Dopiero po zaznaczeniu wymaganych oświadczeń możesz wygenerować eksperymentalny plik wynikowy. Ten etap jest istotny z punktu widzenia compliance: potwierdzasz m.in. wykonanie kopii zapasowej, samodzielną ocenę zmian, zgodność zamierzonego użycia z prawem oraz zapoznanie się z Regulaminem.
